EN-GJS-400-15

Der Werkstoff EN-GJS-400-15 ist der meist verkaufte Sphäroguss. Er zeichnet sich durch seine hervorragende Bearbeitbarkeit in Kombination mit hoher Stossfestigkeit, guter elektrischer Leitfähigkeit, grosser Dehnbarkeit sowie einer guten magnetischen Leitfähigkeit aus.

Weitere Bezeichungen

Bezeichnungen basierend auf den mechanischen Werten (üblich), somit mechanische Werte massgebend.

Nummer EN 1563 ISO 185:2005 DIN-1691 alt ASTM A536-84 JIS G5501
5,3106 EN-JS1030 ISO1083/JS/400-15 GGG-40 GJSK-F 300 FC300

Bezeichnungen basierend auf der Härte, somit Härte massgebend.

Nummer EN 1561:1997 EN 1561:2011 ISO 185:2005
5,3106 EN-JL2050 EN-GJL-HB-235 IISO185/JL/HBW/235



Chemische Zusammensetzung (typische Grössenbereiche, abhängig von Herstellverfahren)

C Si Mn P S Mg
3.25 - 3.7 2.4 - 3.0 0.1 - 0.3 0.015 - 0.08 0.005 - 0.02 0.04 - 0.07

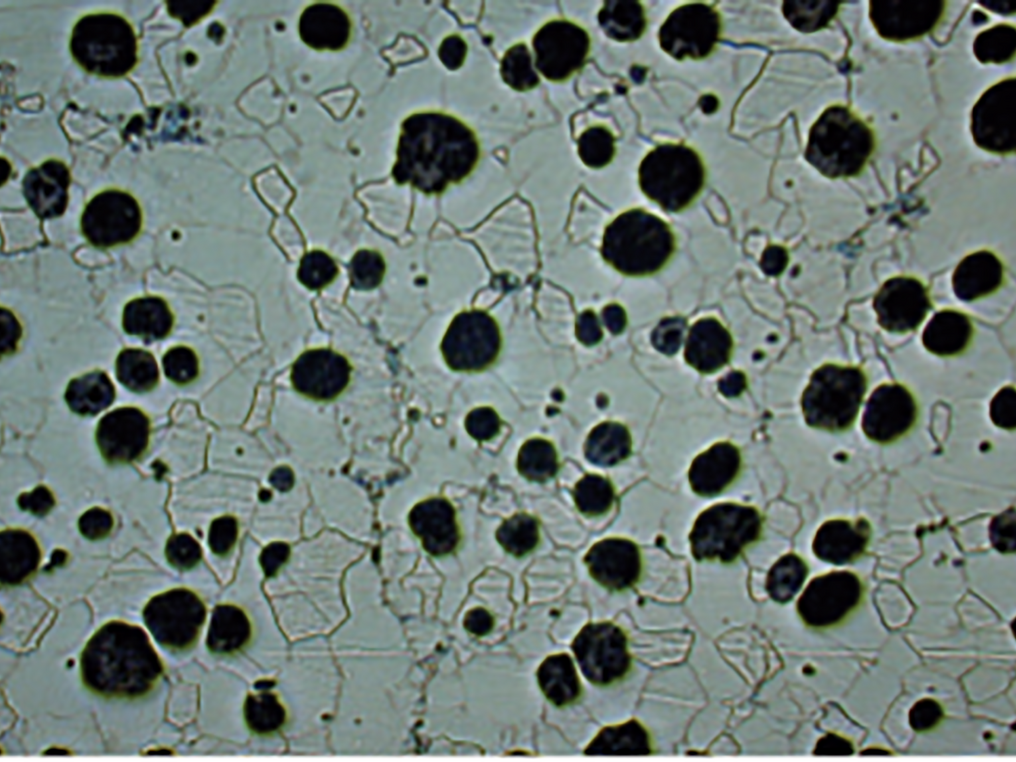

Gefüge

Das Gefüge ist nach allen Produktionsverfahren überwiegend ferritisch (>90%)

Mechanische Eigenschaften in Anhängigkeit von der Wandstärke

Die mechanischen Eigenschaften variieren nach Wandstärke und Ort bzw. Art der Probe. Bei rechteckigen Stangen ist der entsprechnede Durchmesser zur Bestimmung der Mindestanforderungen an die Zugfestigkeit wie folgt zu berechnen: (2x HöhexBreite) / (Höhe + Breite)

Zugfestigkeit von Stangen rund im Stranggussverfahren hergestellt nach Stanggussnorm EN16482:2014

  in mm Zugfestigkeit
Rm, MPa min.
Wandstärke 20 - 50 220
Wandstärke 50 - 100 205
Wandstärke 100 - 200 195
Wandstärke 200- 400 185

Zugfestigkeit (Richtwert) von dem aus dem Gussstück entnommenen Proben

  in mm Zugfestigkeit
Rm, MPa min.
Wandstärke 10 - 50 270
Wandstärke 50 - 100 245
Wandstärke 100 - 200 220

Zugfestigkeit, gemessen an Proben, die aus gegossenen Probestücken durch mechanische Bearbeitung hergestell wurden, nach EN1561:2011

  in mm Zugfestigkeit
Rm, MPa min.
Wandstärke 10- 50 300
Wandstärke 50 - 100 260
Wandstärke 100 - 200 240



Mechanische Eigenschaften in gegossenen Probestücken mit 30 mm Rohgussdurchmesser nach EN1561:2011

Merkmal Formelzeichen SI-Einheit Wert
Zugfestigkeit Rm, Mpa Rm MPa 300 - 400
0.1%-Dehngrenze Rp0.1 MPa 195 - 260
Dehnung in % A % 0.8 - 0.3
Druckfestigkeit   MPa 2.87 x Rm
0.1% Stauchgrenze   MPa 390
Biegefestigkeit   MPa 1.60 x Rm
Scherfestigkeit   MPa 345
Torsionsfestigkeit   MPa 1.36 x Rm
Elastizitätsmodul E GPa 108 - 137
Poisson-Zahl v   0,26
Biegewechselfestigkeit   MPa 0.46 x Rm
Zug-Druck-Wechselfestigkeit   MPa 0.34 x Rm
Torsionswechselfestigkeit   MPa 0.38 x Rm
Bruchzähigkeit   MPa x m1/2 19



Härtebereich

Der Range beträgt von 190 - 260 HB.

Dichte

7.2kg/dm3

Werkstoffeigenschaften kompakt


Wärmeleitfähigkeit sehr gut
Dämpfungseigenschaften sehr gut
Druckbeanspruchung / Druckspannung gut
Zerspanbarkeit gut, Kantenausbrüche zu beachten (richtige Frässtrategie wählen)
Giessbarkeit sehr gut
Härtbarkeit sehr gut
Oberfläche unter N6 (Ra 0.8) nur mit honen zu erreichen, Oberflächen nach Bearbeitung eher besser als bei EN-GJL-250
Formsteifigkeit sehr gut, dafür sehr spröde, bricht in der Regel ohne sich vorher zu verformen
Selbstschmiereigenschaften sehr gut

Typische Anwendungen

  • Gussstücke mit höheren Ansprüchen an die Verschleissfestigkeit
  • Gussstücke mit Wärmebehandlung
  • Schlitten
  • Aufspannmittel
  • Zylinderblöcke
  • Flansche
  • Kurvenscheiben
  • Lager
  • Kolben
